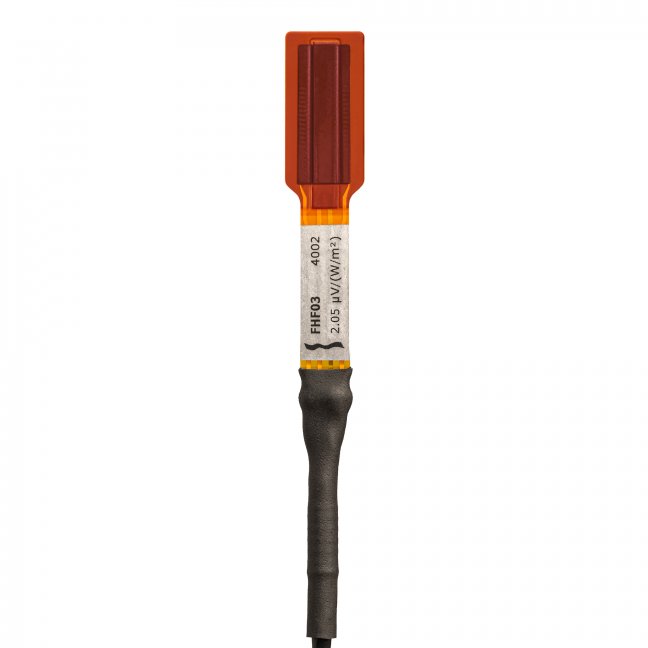

FHF03 薄膜熱流センサー

経済的でフレキシブルなスプレイダー付き小型薄膜熱流センサー

FHF03 の主な使用用途は熱流の測定です。経済的な小型センサーとして最適な選択です。 FHF03 は温度センサー、熱伝導依存を低減させるスプレイダー、 –40 to +150 °Cの広い使用温度範囲など非常に多様な機能を有しています。 FHF03はケーブルの接続部は堅牢な設計となっています。非常にプライスパフォーマンスが高い高品質なセンサーです。

仕様
計測項目
  • 熱流 , 温度
計測範囲
  • (-10 to +10) x 10³ W/m²
感度 (典型値)
  • 2 x 10⁻⁶ V/(W/m²)
製品についてのご質問

仕様

計測項目
  • 熱流 , 温度
計測範囲
  • (-10 to +10) x 10³ W/m²
感度 (典型値)
  • 2 x 10⁻⁶ V/(W/m²)
温度センサ
  • 熱電対 T 型
スプレイダー
  • 有り
最小曲げ半径
  • ≥ 25 x 10⁻³ m (繰り返し屈曲げは非推奨)
ケーブル耐荷重量
  • ≤ 10 kg
外形
  • (31 x 14.5) x 10⁻³ m
検知エリア
  • 2.5 x 10⁻⁴ m²
センサー熱抵抗
  • 28 x 10⁻⁴ K/(W/m²)
内部抵抗
  • 20 to 30 Ω
センサ厚さ
  • 0.8 x 10⁻³ m
校正の不確かさ
  • ± 5 % (k = 2)
動作温度範囲
  • -40 to +150 °C range
防水性
  • IP67

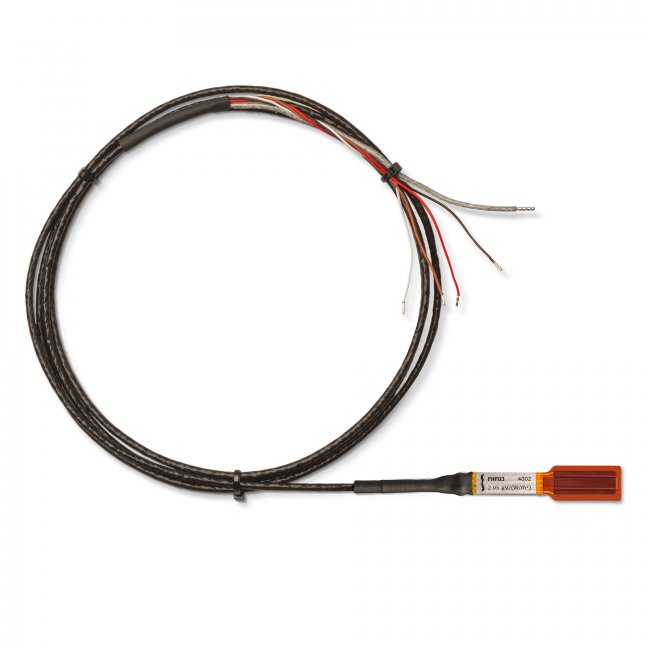

ケーブル(標準)
  • 2 m
オプション
  • 5mケーブル長
  • LI19 ハンディタイプ表示器 / データロガー
  • BLK-3015 「黒」ステッカー (放射測定+対流測定)
  • GLD-3015 「金」ステッカー (対流測定)
  • 「黒」 – 「金」ステッカー は熱流計注文時に貼付も可能
マニュアル & ダウンロード

詳細

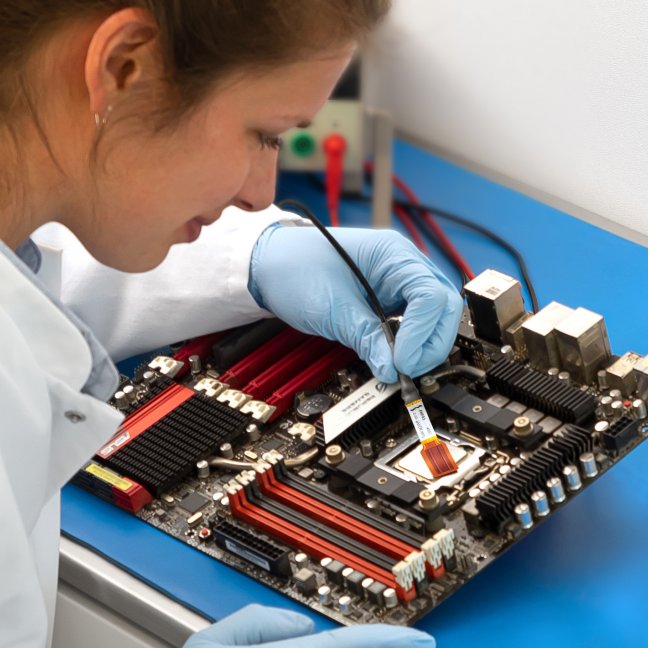

FHF03 は熱流計測用の経済的なセンサーです。小型で薄く多様な機能を有します。FHF03 は計測対象物に貼ることにより、対象物からの熱流をW/m²で計測します。 センサーは熱電堆が内蔵されていており、フレキシブルなフィルムと裏の温度差を測定します。

 T型の熱電対も内蔵されています。熱電堆と熱電対は受動型のセンサであり電源を必要としません。センサー部はスプレイダーでカバーされていて熱伝導の影響を低減させます。スプレイダーが無い場合、熱流センサーは環境により感度の変化が起きてしまいます。他社製の市販されている多くの熱流センサーはスプレイダー機能を有しません。 FHF03はケーブルの接続部は堅牢な設計となっています。非常にプライスパフォーマンスが高い高品質なセンサーです。

FHF03 の独創的な機能と利便性を提供いたします。

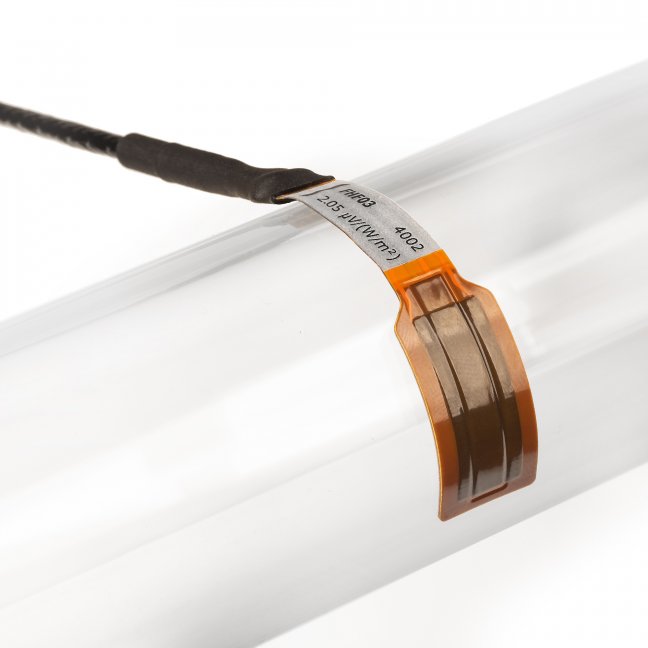

  • フレキシブル (屈曲半径 ≥ 25 x 10⁻³ m)
  • 低熱抵抗
  • 広範囲な使用温度範囲
  • 早い応答速度
  • T型熱電対内蔵
  • 堅牢: 丈夫なケーブルの接合部加工
  • 防水性: IP67 (屋外の使用可能)
  • スプレイダー内蔵による低い熱伝導依存性

FHF03 は国際規格にトレーサブルです。工場での校正はASTM C1130-17に準規しています。工場での校正環境と大きく外れた環境下での使用では校正証明書に明記されている感度が適用できない場合があります。詳細については取り扱い説明書の推奨使用環境を参照してください。

FHF03の使用は簡単です。一般的なデータロガーに接続して使用できます。センサーからの微電圧信号を校正証明書に書かれた感度係数をもとに熱流W/m² を計算します。感度係数が大きな値が必要な場合や、より大きなエリアの計測には FHF02 をご使用ください。建築環境または地中での使用には世界中での様々な実績があるHFP01を ご使用ください。

エネルギーの輸送や熱流に関してより詳しく知りたい場合は、Hukseflux はお客様使用環境にあった計測のご提案をいたします。 : FHF03に「黒」放射吸収、「金」放射反射のステッカーを使用することにより放射+対流や対流のみの計測が可能になります。「黒」と「金」の2枚を使用して放射「黒」-「金」のみの計測ができます。熱流センサーのご注文時にステッカーの貼付をご希望の場合は張った状態での出荷も対応いたします。ユーザ殿ご自身で張る場合は、ステッカーの取り扱い説明書およびインストラクションビデオを参照してください。

推奨用途

General-purpose heat flux measurement

FHF03 薄膜熱流センサー
FHF03 薄膜熱流センサー
  • フレキシブル (屈曲半径 ≥ 25 x 10⁻³ m)
  • 堅牢: 丈夫なケーブルの接合部加工
  • 防水性: IP67 (屋外の使用可能)
  • スプレイダー内蔵による低い熱伝導依存性
