FHF04 薄膜熱流センサー

サーマルスプレッダー付き薄膜熱流センサー、折曲可能、50 x 50 mm、温度センサー付き

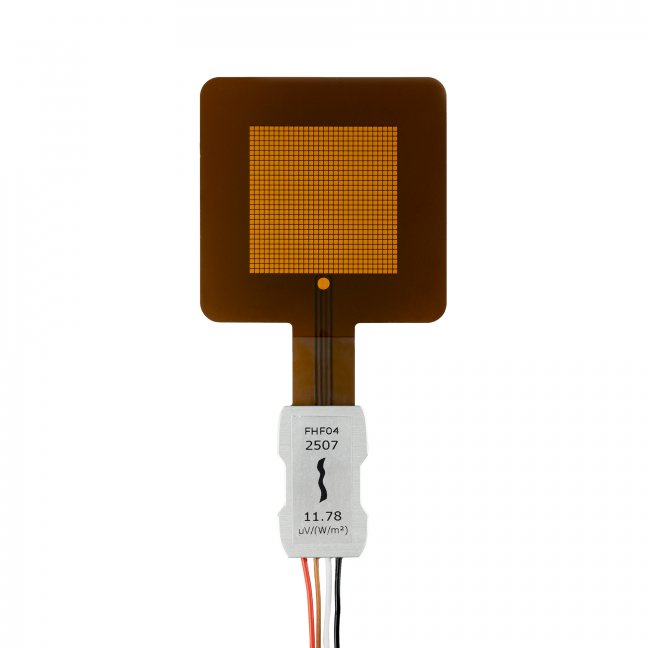

FHF04は、汎用型熱流計の最新スタンダードモデルです。薄型化し、柔軟性を高めました。従来機種のFHF01、FHF02と互換性があるため変更が容易です。FHF04は非常に汎用性が高く、温度センサーを内蔵し、熱伝導率依存性を低減するためのサーマルスプレッダーを備えています。70~+120 °Cの温度範囲で使用可能です。FHF04は、熱伝導、放射、対流による熱流量を測定します。また、オプションで黒色と金色のステッカーが用意されており、放射と対流による熱輸送を個別に測定することができます。

仕様
計測項目
  • 熱流 , 温度
計測範囲
  • (-10 to +10) x 10³ W/m²
感度 (典型値)
  • 11 x 10⁻⁶ V/(W/m²)
製品についてのご質問

仕様

計測項目
  • 熱流 , 温度
計測範囲
  • (-10 to +10) x 10³ W/m²
感度 (典型値)
  • 11 x 10⁻⁶ V/(W/m²)
温度センサ
  • 熱電対 T型
スプレイダー
  • 有り
最小曲げ半径
  • ≥ 7.5 x 10⁻³ m
ケーブル耐荷重量
  • ≤ 1.6 kg
外形
  • (50 x 50) x 10⁻³ m
センサ熱抵抗
  • 30 x 10⁻⁴ K/(W/m²)
センサ厚さ
  • 0.4 x 10⁻³ m
校正の不確かさ
  • ± 5 % (k = 2)
動作温度範囲 - 継続使用時
  • -70 to +120 °C
動作温度範囲 - 短時間
  • -160 to +150 °C**
防水性
  • IP67***
ケーブル(標準)
  • 2 m
オプション
  • 5mケーブル長; ; BLK-5050 黒ステッカー; GLD-5050 金ステッカー
*
  • 温度計測における不確かさ: 読値の2 % ˚C. 詳細は取り扱い説明書を参照ください
**
  • -160 °C以下でご使用の場合、別途お問い合わせください
***
  • 水中での継続的なご使用はお控ください
オプション
マニュアル & ダウンロード

詳細

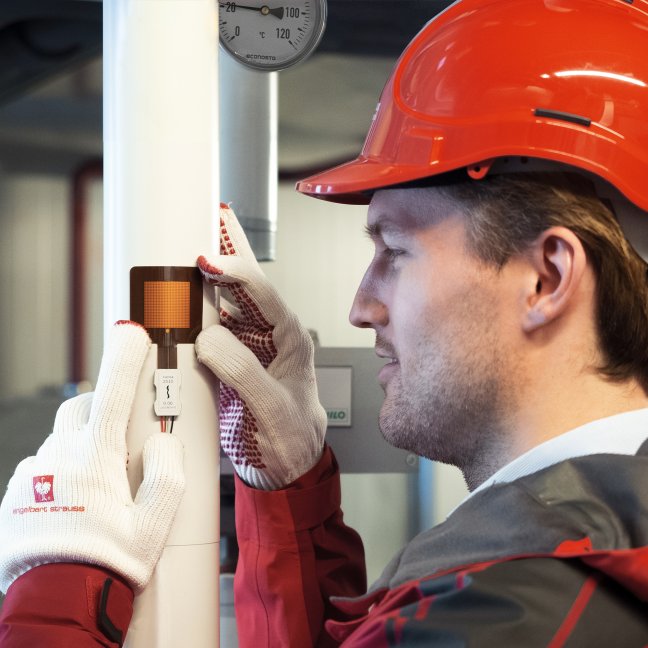

FHF04は一般的な熱流計測センサーです。薄く柔軟で汎用性があります。FHF04は、組み込まれた物体や取り付けられた物体を通過する熱流量を、W/m²を単位として測定します。センサーは熱電堆で、FHF04の柔軟な本体の温度差を測定します。また、T型熱電対も内蔵されています。熱電堆と熱電対はパッシブセンサーで、電力を必要としません。

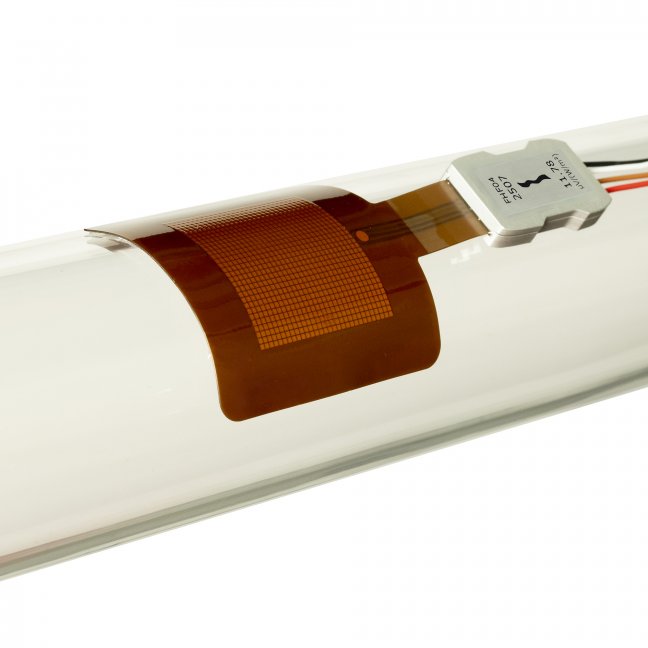

センサーを覆う熱伝導層を形成する複数の小型サーマルスプレッダーは、測定の熱伝導率依存性を低減させるのに役立ちます。スプレッダーを組み込んだFHF04の感度は、環境に左右されません。競合の多くのセンサーは、サーマルスプレッダーを備えてはいません。センサー周辺のパッシブガードエリアは、エッジ効果による測定誤差を低減し、計測対象物へのセンサのマウントにも使用されます。

FHF04 は国際規格にトレーサブルです。工場での校正はASTM C1130-17に準規しています。工場での校正環境と大きく外れた環境下での使用では校正証明書に明記されている感度が適用できない場合があります。詳細については取り扱い説明書の推奨使用環境を参照してください。 熱流計の設置方法も参照ください。

エネルギーの輸送や熱流に関してより詳しく知りたい場合は、Hukseflux はお客様使用環境にあった計測のご提案をいたします。 : FHF04に「黒」放射吸収、「金」放射反射のステッカーを使用することにより放射+対流や対流のみの計測が可能になります。「黒」と「金」の2枚を使用して放射「黒」-「金」のみの計測ができます。熱流センサーのご注文時にステッカーの貼付をご希望の場合は張った状態での出荷も対応いたします。ユーザ殿ご自身で張る場合は、 ステッカーの取り扱い説明書およびインストラクションビデオを参照してください。「黒」 – 「金」ステッカーシリーズ

推奨用途

FHF04は一般用途向けの熱流計です。 often applied as part of a larger test- or measuring system. FHF04SC はFHF04にヒータ機能をもち自己診断機能を追加したヴァージョンになります。 FHF04SC長期間の計測でより確かな品質管理が求められる用途に使用できます。 YouTubeチャンネル “FHF series explained” も参照ください。l.

FHF04 薄膜熱流センサー
FHF04 薄膜熱流センサー

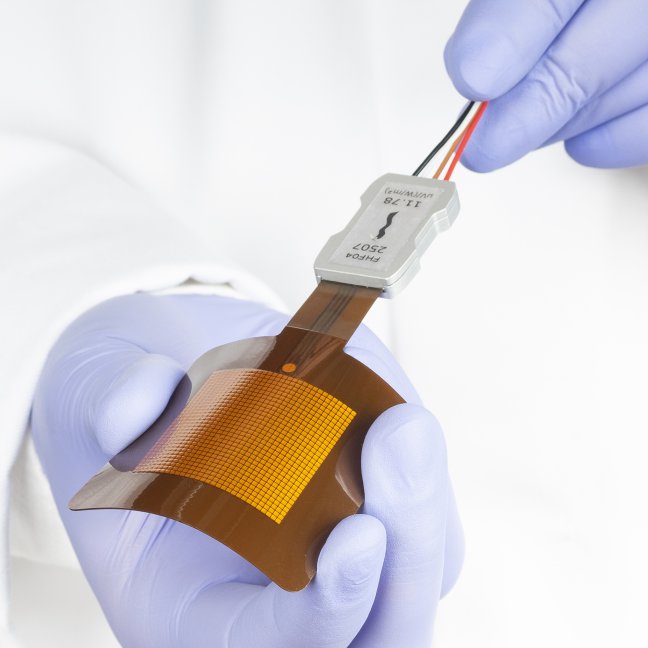

  • フレキシブル (曲げ半径 ≥ 7.5 x 10⁻³ m)
  • 低い熱抵抗
  • 広い使用温度範囲
  • 早い応答速度
  • 広いガードエリア
  • T型熱電対組み込み
  • 堅牢, 丈夫なケーブル接合部加工
  • 防水性: IP67 (屋外で使用可能)
  • スプレイダー内蔵による低い熱伝導依存性
