TRSYS01 熱特性計測システム

2ヶ所測定可能な高精度熱抵抗測定システム

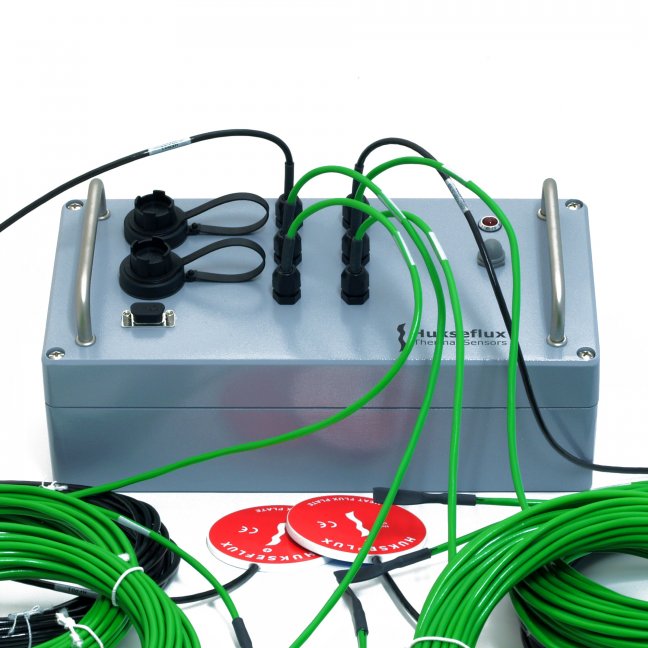

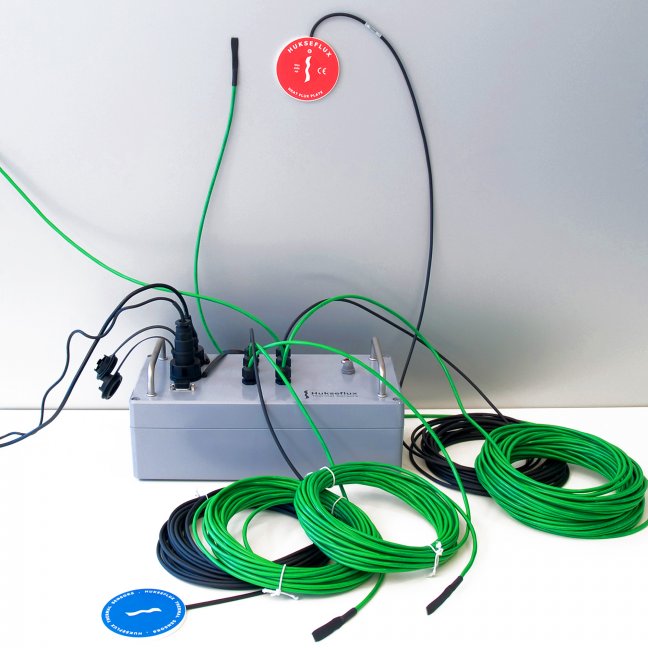

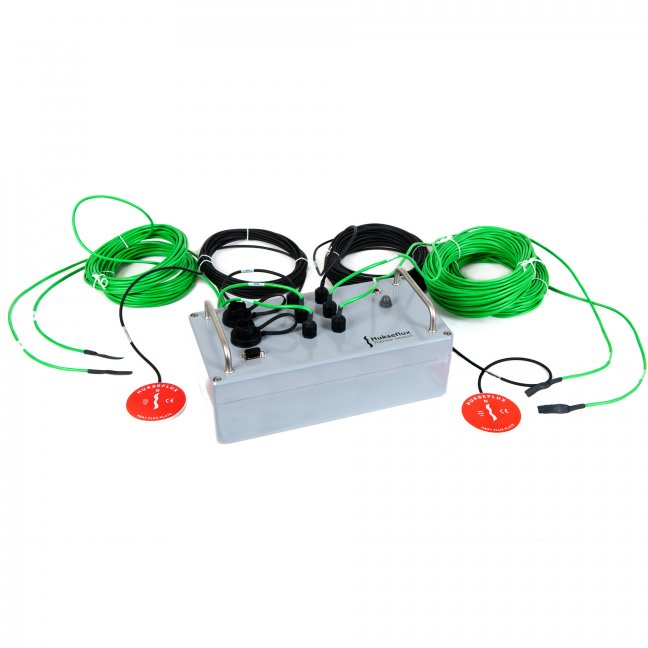

TRSYS01は、建物外壁の熱抵抗R、熱伝導率(Λ値)、熱貫流率(U値)を現場で測定するための高精度なシステムです。TRSYS01は、主にISO 9869やASTM C1155 / C1046の標準規格に準拠した測定に使用されています。このシステムには、高精度の電子回路、モデルHFP01の2つの熱フラックスセンサー、および2組の熱電対が搭載されています。2つの測定箇所により冗長性が確保され、測定結果に対する高い信頼性を実現しています。熱流センサーと温度差計測の高い精度により、TRSYS01は他のシステムが機能しなくなった場合でも、特に壁面の温度差が非常に小さい場合に計測を継続することができます。

仕様
計測項目
  • 熱フラックス (2 x) , 温度 (2 x) , 温度差 (2 x)
製品についてのご質問

仕様

計測項目
  • 熱フラックス (2 x) , 温度 (2 x) , 温度差 (2 x)
TRSYS01 仕様
  • :
建造物の R値およびU値
  • ISOやASTMの標準的なガイダンスに従ってユーザーが実行
規格
  • ISO 9869、ASTM C1155 / C1046
測定地点数
  • 2 (オプションで増設可能)
地点あたりのケーブル長
  • 地点1: 10 m, 地点2: 20 m
動作温度範囲 HFP01 and TC
  • -30 to +70 °C
校正の不確かさ
  • ± 3 % (k = 2)
ガード幅と厚みの比率
  • 5 m/m (as required by ISO 9869 D.3.1)
許容間隔温度差測定
  • ± 0.1 °C (required by ISO 9869, paragraph 5.2)
測定時間
  • > 3 days
データ容量
  • > 30 days
商用電源アダプタ
  • 110-220 VAC, 50 / 60 Hz
MCU 仕様
  • :
温度差測定分解能
  • 0.02 °C
熱フラックス測定分解能
  • 0.02 W/m²
PCとのデータ通信
  • USB or RS232
オプション
  • バッテリーパック
  • SR05-A1-TMBL 日射計
  • 測定地点の増設
マニュアル & ダウンロード

詳細

建築物の研究

建築物の研究において、熱抵抗Rの現場測定がよく行われる。その逆数である熱伝導率(Λ値)や、大気境界層熱抵抗を含む熱貫流率(U値)を測定する方法もある。Rの測定は、熱流束Φと差分温度ΔTの時間平均同時測定(壁の異なる面にそれぞれ2つの温度センサを使用)に基づいている。

R = ΔT / Φ

高精度

ISOやASTMの規格では、測定方法、センサーの設置方法、データ解析について詳細な指示があります。TRSYS01システムは、専用のセンサーと電子回路を採用しています。その高い精度と感度は、競合するシステムが信頼性の高い測定を行えないような状況下でも、TRSYS01が測定を行えることを保証します:例えば、非常に低い熱流束や壁面の低い温度差まで。TRSYS01に搭載された熱電対(モデルTC)は、定格温度範囲全体において0.1℃以下の不確かさで温度差を測定することができます。TRSYS01には、HFP01熱流板が2枚付属しています。HFP01は、建築物の研究において熱フラックスを測定するためのセンサーとして世界で最も普及しているものです。

堅牢性・安定性

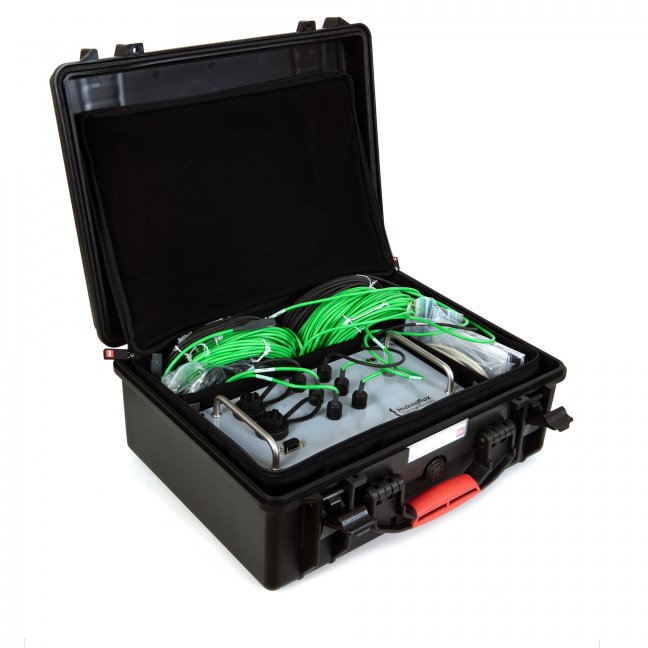

TRSYS01は、頑丈な筐体に搭載され、非常に堅牢で安定した製品であることが証明されています。複数の場所で計測システムを使用するこのアプリケーションでは、繰り返しの設置に耐えることができます。

推奨用途

  • 建築物のU値・R値測定
TRSYS01 熱特性計測システム
TRSYS01 熱特性計測システム
  • 温度差センサー:0.1 ℃の精度要件でテスト済み
  • 優れた熱フラックスセンサー、安定性: 防水性 (IP67)、耐腐食性
  • 高感度アンプ+高感度センサー様々な測定が可能
