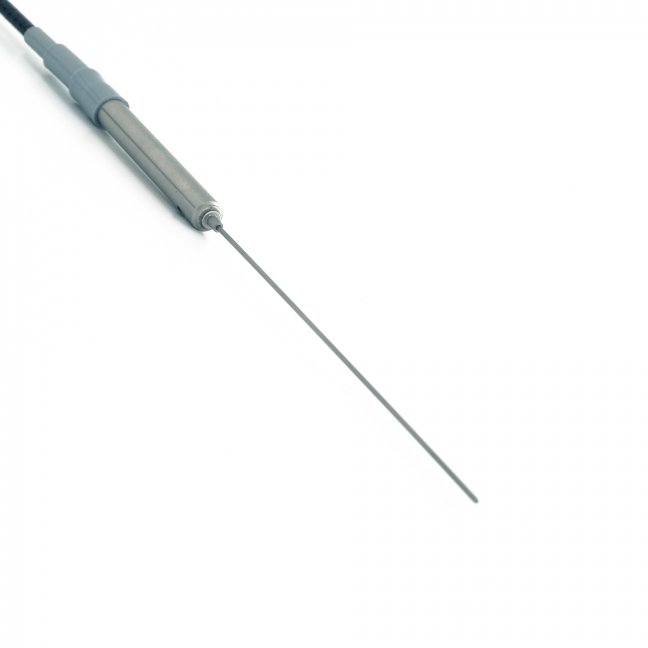

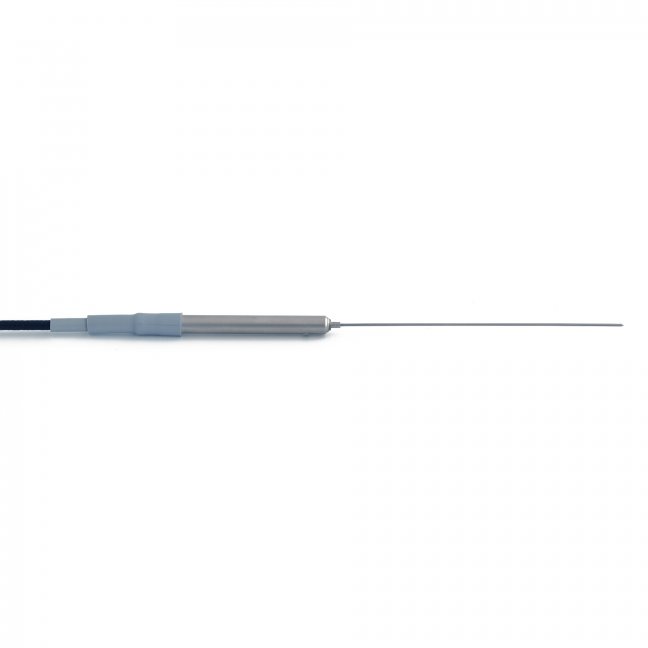

TP02 熱伝導率測定センサー

熱伝導率測定用の非定常状態プローブ

TP02は、挿入された媒体の熱伝導率(または熱抵抗率)を最高の精度で実用的かつ高速に測定できるプローブです。

ASTM D5334-14、D5930-97、およびIEEE442-1981規格に準拠して動作します。

標準のTP02プローブは、土壌、熱埋め戻し材料、堆積物、食品、粉末、スラッジ、塗料、接着剤、およびその他のさまざまな材料に適していることが証明されています。

非定常状態プローブ(NSSP)測定方法(トランジェントラインソース、サーマルニードル、ホットニードル、ヒートパルスおよびホットワイヤ技術とも呼ばれます)には、サンプルサイズが小さくても高速で絶対的であるという基本的な利点があります。

HuksefluxはNSSP設計を専門としています。その場での野外実験のために特別なモデルが開発されました。

土壌への恒久的な設置には、専用モデルTP01が利用可能です。 TP02は、ヴァーヘニンゲン大学の応用物理学グループと共同で設計およびテストされています。

仕様
製品についてのご質問

仕様

テスト方法
  • ASTM D5334-14 and D5930-97 IEEE Std 442-1981
ニードル長さ
  • 150 mm
トレーサビリティー
  • NPL
熱伝導率測定範囲 (λ)
  • 0.1 to 6 W/(m·K)
感度 (ΔT)
  • K型熱電対, ANSI MC96.1-1982
温度測定範囲
  • -55 to +180 °C
測定精度 (@ 20 °C)
  • ± (3% + 0.02) W/mK
温度依存性
  • ± 0.02 %/K
測定サイクル
  • 100秒(典型値)
電源
  • 3V, 1 Watt (max)
防水性(ニードル)
  • IP68
防水性(センサートータル)
  • IP67
オプション
  • 代替設計:HuksefluxはNSSP設計に特化しています。 代替モデル、たとえば、より小さく(モデルTP08を参照)、より堅牢または耐熱性が要求に応じて製造されています。
  • 土壌への恒久的な設置:専用モデルTP01は、長期間の監視用に特別に設計されています。 別のパンフレットが利用可能です。
  • 測定と制御のソリューション:TP02のマニュアルを参照するか、Huksefluxにお問い合わせください。 CampbellScientificCR1000のプログラムが利用可能です。 ターンキーシステムが販売されています。TPSYSを参照してください。
マニュアル & ダウンロード

詳細

最適な精度:TP02は、本体ニードル部に2つの熱電対接合部を組み込んでおり、ΔTに比例する電圧出力Uが発生します。 先端のものは加熱されていません。 主信号は、長さの1/3のこのホットジョイントと先端のコールドジョイントの間の差動信号です。 この構成では、測定を開始する前の電圧は、中温に関係なく常に小さくなります。 ニードルにセンサーが1つしかない設計では、信号Uが大きな信号の上に表示されます。 2接合設計は、高温および低温での測定時に優れた精度を発揮します。 さらに、ニードルにコールドジャンクションとホットジャンクションの両方を設けることにより、媒体の温度変化に対する感度が最小限に抑えられます。

基準温度センサー:基準温度センサー(Pt1000)は、絶対中温Tを確立するための「コールドジャンクション」測定として機能します。これはASTMで必要です。

耐熱性と耐湿性:TP02のすべての材料は非常に耐熱性があります。 それは完全なステンレス鋼のニードルと本体基部を持っています。 TP02は完全に密閉されています。 先端が溶接されています。 この妥協のないシーリングは、センサーの長期安定性を保証します。 接着シールまたはエポキシハウジングを使用した設計は、特に湿気の多い環境で作業する場合、この点で信頼性が低くなります。

標準のケーブルとコネクタ:Pt1000温度センサーを基部に配置すると、TP02のケーブル延長に通常の銅製ケーブルとコネクタを使用できます。

データ処理:TP02で取得したデータは、通常のスプレッドシートプログラムで処理できます。

推奨用途

  • 土壌と軟岩の研究
  • 食品、プラスチック、粉末の研究
TP02 熱伝導率測定センサー
TP02 熱伝導率測定センサー
  • 最適な精度
  • 基部温度センサー
  • 高温耐湿性
