TP08 熱伝導率測定センサー

小型熱伝導率測定用の非定常状態プローブ

TP08は、挿入された媒体の熱伝導率(または熱抵抗率)を高精度で実用的かつ高速に測定できるプローブです。 ASTM D5334-14、D5930-97、およびIEEE442-1981規格に準拠して動作します。 TP08はタイプTP02の小型バージョンで、TP02の長さが問題になる状況のために作られました。 標準のTP08プローブは、土壌、熱埋め戻し材料、堆積物、食品、粉末、スラッジ、塗料、接着剤、およびその他のさまざまな材料に適していることが証明されています。

仕様
テスト方法
  • ASTM D5334-14 and D5930-97 and IEEE Std 442-1981
製品についてのご質問

仕様

テスト方法
  • ASTM D5334-14 and D5930-97 and IEEE Std 442-1981
ニードル長さ
  • 70 mm
トレーサビリティー
  • NPL
熱伝導率測定範囲 (λ)
  • 0.1 to 6 W/(m·K)
感度 (ΔT)
  • K型熱電対, ANSI MC96.1-1982
温度測定範囲
  • -55 to +180 °C
測定精度 (@ 20 °C)
  • ± (3% + 0.02) W/mK
温度依存性
  • ± 0.02 %/K
測定サイクル
  • 200 s (典型値)
電源
  • 3V, 1 Watt (max)
防水性(ニードル)
  • IP68
防水性(センサートータル)
  • IP67
オプション

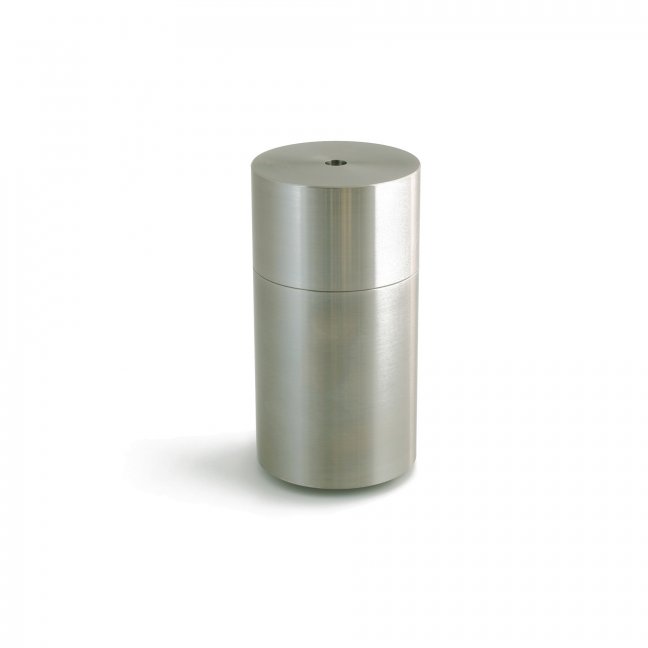

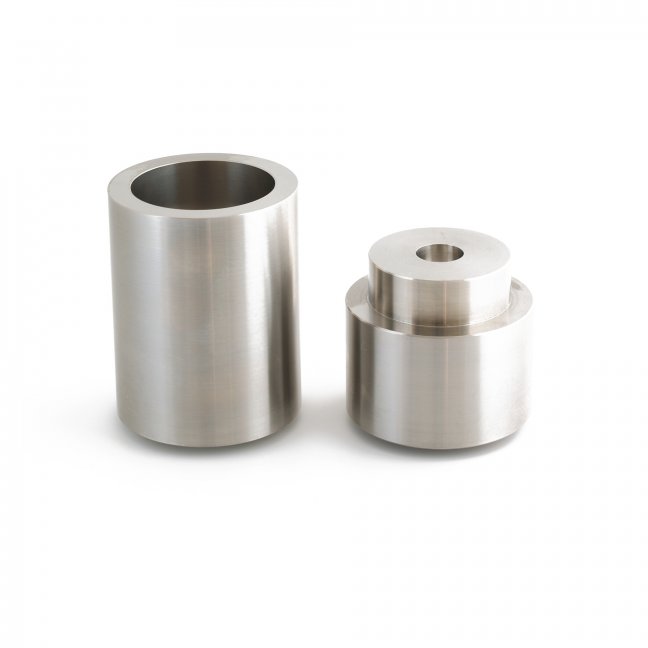

  • コンテナTP08:ベースとサンプル間の熱平衡が比較的重要であるため、オプションのコンテナをTP08と一緒に注文できます。
  • 代替設計:HuksefluxはNSSP設計に特化しています。 代替モデル、たとえば、より小さく、より堅牢で、耐熱性が要求に応じて製造されています。
  • 土壌への恒久的な設置:専用モデルTP01は、長期間の監視用に特別に設計されています。 別のパンフレットが利用可能です。
マニュアル & ダウンロード

詳細

非定常状態プローブ(NSSP)測定方法(トランジェントラインソース、サーマルニードル、ホットニードル、ヒートパルスおよびホットワイヤ技術とも呼ばれます)には、サンプルサイズが小さくても高速で絶対的であるという基本的な利点があります。

HuksefluxはNSSP設計を専門としています。その場での野外実験のために特別なモデルが開発されました。

土壌への恒久的な設置には、専用モデルTP01が利用可能です。 TP08は、ヴァーヘニンゲン大学の応用物理学グループと共同で設計およびテストされています。

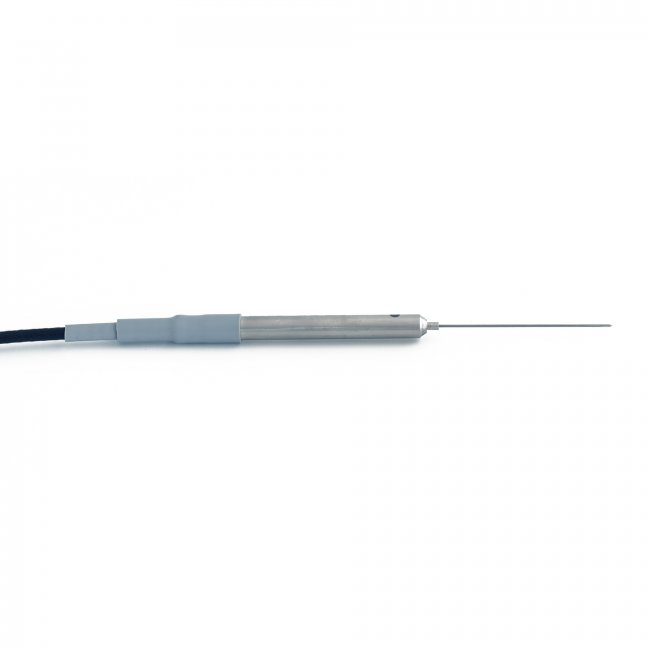

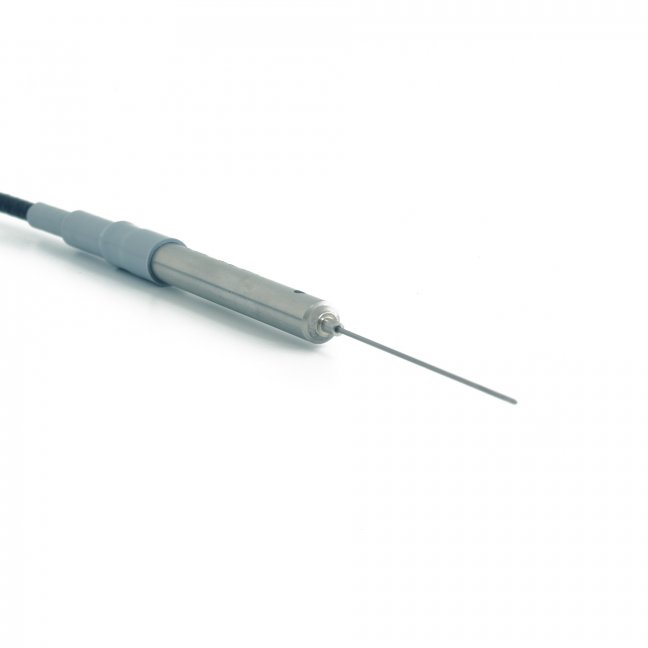

Huksefluxは、非定常状態のプローブ設計を専門としています。 Hukseflux製品の主要モデルはTP02です。 このモデルは、その設計機能の組み合わせにより、最適な測定精度を提供します。 ただし、一部のアプリケーションでは、サンプルサイズに関する要件として、TP02の針の長さと直径が大きすぎます。 このカテゴリのサンプル用に、TP08が設計されています。 針の長さが70mm、接合部が先端から約17mm、直径が1.2mmであるため、約80mlのサンプルを分析できます。 (35mmの深さ)。 場合によっては、サンプルがさらに小さくなることもあります(詳細はHuksefluxに相談してください)。 TP08では、熱電対の基準接点はセンサー基部にあります。 TP08を使用した高品質の測定では、サンプルだけでなくセンサー基部も安定した(できれば同じ)温度である必要があります。 通常、これは、サンプルを保持するのと同じ材料(金属)にベースを固定することによって実現されます。

TP08 熱伝導率測定センサー
TP08 熱伝導率測定センサー
  • 標準のTP08プローブは、土壌、熱埋め戻し材料、堆積物、食品、粉末、スラッジ、塗料、接着剤、およびその他のさまざまな材料に適していることが証明されています。
  • 高精度レベルで挿入された媒体の熱伝導率(または熱抵抗率)の実用的かつ高速な測定
